Нанесение функционального слоя перовскита
Нанесение функционального слоя перовскита — Ультразвуковое распыление — Cheersonic

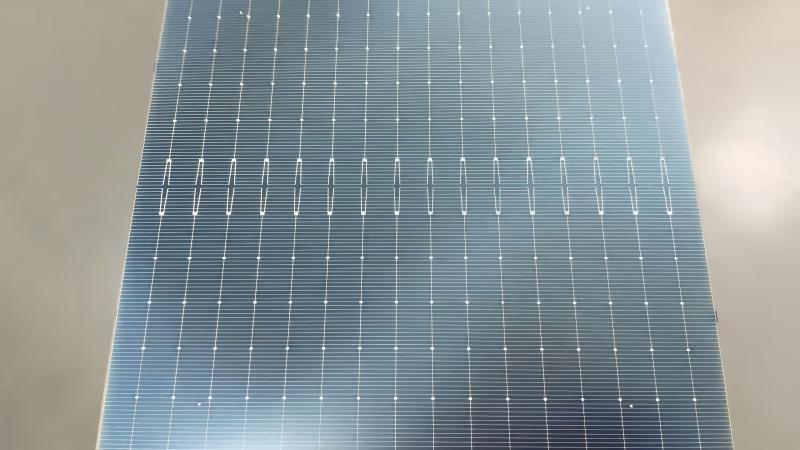

Перовскитные солнечные элементы: идеально подходят для нанесения перовскитных поглощающих слоев, электронно-транспортных слоев и дырочно-транспортных слоев, их высокая однородность критически важна для эффективности и стабильности.
Применение и основное значение ультразвукового распылительного оборудования при нанесении перовскитного функционального слоя
Перовскитные материалы стали основными кандидатами для следующего поколения фотоэлектрических, оптоэлектронных детекторных и других устройств благодаря высокому коэффициенту поглощения света, превосходной подвижности носителей заряда и обрабатываемости раствором. Производительность и стабильность таких устройств в значительной степени зависят от качества нанесения трёх функциональных слоёв: поглощающего света, электронно-транспортного слоя и дырочно-транспортного слоя. Будучи эффективным устройством для нанесения растворов, ультразвуковое распылительное оборудование стало ключевым инструментом для получения этих трёх функциональных слоёв благодаря своим уникальным технологическим преимуществам. Высокая однородность тонкой плёнки, достигаемая с его помощью, является основным условием обеспечения эффективной работы и долговременной стабильности устройства.
Преимущества ультразвукового распылительного оборудования: решение традиционных задач осаждения
При получении функциональных слоёв перовскита традиционные процессы осаждения из растворов (такие как центрифугирование), несмотря на простоту эксплуатации, имеют труднопреодолимые ограничения. С одной стороны, в процессе центрифугирования большое количество раствора-прекурсора выбрасывается из-за центробежной силы, а коэффициент использования материала обычно составляет менее 30%, что увеличивает затраты и загрязняет окружающую среду. С другой стороны, центрифугирование на подложках большой площади подвержено «краевым эффектам», когда толщина тонкой плёнки по краям подложки значительно тоньше, чем в центральной области, а отклонение равномерности часто превышает 15%, что не может удовлетворить требованиям к стабильности характеристик крупногабаритных устройств.
Ультразвуковой распылитель решил эти проблемы благодаря совершенно новой технологической логике. Основной принцип заключается в использовании высокочастотных ультразвуковых колебаний (обычно выше 20 кГц) для распыления раствора-прекурсора функционального слоя на мельчайшие капли диаметром всего 2–10 микрон. Эти капли равномерно распыляются на предварительно нагретую поверхность подложки потоком воздуха низкого давления, а затем быстро высыхают и кристаллизуются, образуя тонкую пленку. В ходе процесса коэффициент использования материала может быть увеличен до более чем 80%, а точное управление траекторией движения распылительной головки, давлением распыления и температурой подложки позволяет эффективно избегать краевых эффектов. Даже на подложках большой площади отклонение толщины пленки может контролироваться в пределах ± 5%, что обеспечивает равномерность функционального слоя.
Осаждение функциональных слоев: точные сценарии адаптации для ультразвуковых распылительных установок
Ультразвуковая распылительная установка — это не просто «универсальное оборудование», а устройство, оптимизирующее параметры процесса для достижения заданного высококачественного осаждения с учетом характеристик различных функциональных слоев. Однородность каждого типа функционального слоя напрямую связана с основными характеристиками устройства.
1. Поглощающий слой перовскита: однородность определяет эффективность фотогенерированных носителей заряда
Поглощающий слой — это «основная область» перовскитных устройств, которая улавливает фотоны и генерирует фотогенерированные носители заряда. Толщина и однородность состава пленки напрямую определяют эффективность поглощения света и генерации носителей заряда. Если поглощающий слой локально слишком толстый, носители будут испытывать повышенные рекомбинационные потери из-за более длинных путей и более высокой вероятности столкновений при их транспортировке к электроду; если локальная толщина слишком мала, возникнет проблема проникновения фотонов через тонкую пленку без полного поглощения, что значительно снизит эффективность фотоэлектрического преобразования устройства.
Ультразвуковой распылительный аппарат позволяет добиться равномерности нанесения поглощающего слоя благодаря управлению тремя параметрами: во-первых, регулировка давления распыления для контроля постоянства размера капель и предотвращения локального скопления, вызванного крупными каплями; во-вторых, установка равномерной траектории движения распылительной головки для обеспечения одинакового количества покрытия жидкими каплями на каждой части подложки; в-третьих, согласование концентрации раствора-прекурсора с температурой подложки, управление скоростью кристаллизации и предотвращение неравномерного состава, вызванного быстрой локальной кристаллизацией. Благодаря такому комбинированному управлению ультразвуковой распылительный аппарат может подготовить поглощающий слой равномерной толщины и полной кристаллизации, обеспечивая равномерное поглощение фотонов во всем диапазоне подложки и максимизируя эффективность генерации носителей заряда.
2. Электронный транспортный слой: однородность снижает риск тока утечки
Электронный транспортный слой расположен между поглощающим слоем и отрицательным электродом, и его основная функция заключается в «быстрой перекачке» электронов, генерируемых поглощающим слоем, и блокировании миграции дырок к отрицательному электроду. Плотность и однородность его тонкой пленки напрямую влияют на ток утечки и эффективность разделения заряда устройства. Электронный транспортный слой (например, слой оксида металла), изготовленный традиционными методами, склонен к образованию микроотверстий или локальных отклонений толщины из-за агрегации капель, которые могут стать «каналами рекомбинации заряда» — дырки и электроны рекомбинируют до достижения электрода, что приводит к значительному току утечки и снижению коэффициента заполнения устройства (ключевого показателя эффективности сбора заряда).
Ультразвуковой распылитель разлагает раствор оксида металла на сверхтонкие капли посредством высокочастотного распыления при осаждении электронного транспортного слоя. Эти капли могут естественным образом заполнять небольшие зазоры на поверхности подложки и образовывать сплошную плотную пленку без микроотверстий. В то же время, благодаря контролю толщины пленки на различных участках подложки в режиме реального времени и динамической регулировке времени выдержки распылительной головки, обеспечивается постоянная толщина транспортного слоя по всей площади. Эта однородность не только блокирует канал рекомбинации заряда, но и снижает импеданс прохождения электронов, позволяя электронам передаваться к отрицательному электроду без потерь, что значительно повышает эффективность разделения заряда в устройстве.
3. Дыротранспортный слой: однородность обеспечивает непрерывность извлечения заряда
Дыротранспортный слой и электронный транспортный слой дополняют друг друга по функциям, располагаясь между поглощающим слоем и положительным электродом, отвечая за извлечение и транспортировку дырок, и их однородность также является «ключевой загадкой» производительности устройства. Наличие локальных дефектов (таких как тонкие области или трещины) в дырочно-транспортном слое блокирует путь дырок во время транспортировки, не давая им достичь положительного электрода и рекомбинировать с электронами, что приводит к потере носителей заряда. Однако чрезмерно толстые области увеличивают импеданс прохождения дырок и снижают скорость переноса.
Ультразвуковой распылитель позволяет добиться равномерности нанесения слоя переноса дырок за счёт оптимизации процесса сушки: после распыления распылённых капель на подложку, последняя нагревается до определённой температуры, что обеспечивает медленное испарение растворителя и предотвращает неравномерную усадку плёнки, вызванную быстрым высыханием. В то же время, распылительная головка имеет конструкцию с «перекрёстным» расположением капель, что обеспечивает равномерное покрытие каждой области несколькими каплями, формируя транспортный слой постоянной толщины с хорошим контактом с поверхностью. Эта равномерность не только снижает потери при переносе дырок, но и оптимизирует контакт между поглощающим слоем и положительным электродом, дополнительно повышая общую эффективность фотоэлектрического преобразования устройства.
Основная ценность высокой однородности: двойная гарантия эффективности и стабильности
Для перовскитных устройств высокая однородность, достигаемая с помощью ультразвуковых напылительных установок, — это не «деталь процесса», а «ключевой элемент», определяющий верхний предел производительности и срока службы устройства. Её ценность отражается в двух измерениях: эффективности и стабильности.
С точки зрения эффективности, однородный функциональный слой может максимально минимизировать потери носителей заряда. Однородность поглощающего слоя обеспечивает полное поглощение фотонов, предотвращая «недостаточное поглощение» или «чрезмерную рекомбинацию»; однородность электронно-дырочного транспортного слоя открывает каналы переноса заряда, предотвращая рекомбинацию заряда, вызванную дефектами. Синергетический эффект этих трёх факторов может повысить эффективность фотоэлектрического преобразования устройства более чем до 90% от оптимального уровня в лабораторных условиях и эффективно избежать проблемы «малой площади КПД и большой площади сбоя» в устройствах большой площади, обеспечивая стабильную работу в условиях крупносерийного производства.
С точки зрения стабильности однородность является «первой линией защиты» от внешней эрозии. Неровные тонкие пленки могут генерировать локальные напряжения из-за различий в коэффициентах теплового расширения при длительном использовании — степень термической усадки между толстыми и тонкими областями различна, что может легко привести к растрескиванию пленки или отслоению от подложки, образуя «каналы» для проникновения водяного пара и кислорода. После того, как внешний водяной пар и кислород попадают внутрь устройства, они вступают в химическую реакцию с материалом перовскита, вызывая деградацию его компонентов, и производительность устройства может ухудшиться более чем на 50% в течение нескольких месяцев. Высокооднородная тонкая пленка, полученная с помощью механизма ультразвукового напыления, имеет более стабильную структуру, равномерное распределение напряжений и может эффективно блокировать проникновение водяного пара и кислорода, продлевая срок службы устройства с нескольких месяцев до нескольких лет, устраняя основные препятствия для промышленного применения устройств на основе перовскита.
Направление технической итерации: от «равномерного» к «более точному»
С развитием технологии перовскита в сторону повышения эффективности и увеличения срока службы, точность процесса ультразвуковых распылительных установок также постоянно повышается. В будущем, благодаря интеграции алгоритмов оптимизации параметров на основе искусственного интеллекта, можно будет реализовать замкнутый контур управления с «автоматической регулировкой в реальном времени», что позволит контролировать отклонение толщины пленки в пределах ±2%. В то же время, разработка новых распылительных установок позволит добиться точного контроля размера капель и адаптироваться к более сложным компонентам функциональных слоев (например, смешанным катионным перовскитам). Кроме того, ультразвуковая распылительная установка будет сочетаться с такими процессами, как вакуумное испарение и лазерный отжиг, образуя «многопроцессную совместную» систему подготовки, что позволит дополнительно повысить качество функциональных слоев и производительность устройств.
В целом, применение ультразвуковых распылительных установок для нанесения перовскитных функциональных слоев не только решает проблемы традиционных процессов, но и обеспечивает двойную гарантию эффективности и стабильности устройств за счет высокой однородности. В процессе индустриализации технологии перовскита ультразвуковые распылительные машины станут одним из основных видов оборудования, продвигающего новое поколение оптоэлектронных приборов из лабораторного применения в практическое применение.
