A continuación, presentaré un análisis exhaustivo de los principios y ventajas de la tecnología de pulverización ultrasónica, sus aplicaciones específicas en la preparación de células solares flexibles de película delgada, así como los retos y el desarrollo futuro que enfrenta.
Principio y principales ventajas de la tecnología de pulverización ultrasónica
Principio:
A diferencia de las boquillas de presión tradicionales, que utilizan alta presión para pulverizar líquidos, las boquillas ultrasónicas emplean energía eléctrica de alta frecuencia (normalmente de 20 kHz a 200 kHz) que se convierte en vibraciones mecánicas de alta frecuencia mediante transductores piezoeléctricos. Esta vibración se transmite a la punta de la boquilla, lo que provoca que la película líquida que la atraviesa genere una onda fina. Cuando la amplitud de la onda alcanza un valor crítico, la gota se desprende directamente del pico, formando una gota de niebla uniforme y controlable de tamaño micrométrico.
Ventajas principales (¿por qué es adecuado para células solares de película delgada flexibles?):
1. Uniformidad y consistencia de la película extremadamente altas: *Las gotas generadas tienen un tamaño uniforme, una distribución concentrada y pueden formar una película delgada muy plana y sin defectos. Esto es crucial para las capas funcionales a nanoescala, como las capas de transporte de electrones y las capas de perovskita, que afectan directamente la eficiencia de conversión fotoeléctrica y la estabilidad de la batería.
2. Excelente control del proceso: *Mediante el ajuste preciso de la frecuencia ultrasónica, el caudal y la velocidad de movimiento de la boquilla, se puede controlar con precisión el espesor (desde decenas de nanómetros hasta unos pocos micrómetros), la morfología y la calidad cristalina de la película. Esto resulta muy valioso para optimizar las formulaciones de materiales y los parámetros del proceso durante la fase de investigación y desarrollo.
3. Caudal bajo, alta eficiencia, ahorro de materiales costosos: *La pulverización ultrasónica permite alcanzar caudales extremadamente bajos (tan solo mililitros por minuto) y tasas de utilización de material cercanas al 95 % o superiores. Esto reduce significativamente el costo de las materias primas para celdas solares flexibles que utilizan materiales costosos como semiconductores orgánicos, derivados de fulerenos, electrodos de oro, etc.
4. Proceso de pulverización suave, ideal para sustratos flexibles: *El proceso no requiere alta presión y la energía cinética de las gotas es relativamente baja. Esto significa que no daña ni penetra sustratos flexibles frágiles como PET, PEN y láminas metálicas delgadas, ni elimina la película subyacente depositada.
5. Excelente compatibilidad y adaptabilidad: *Permite el manejo de soluciones y suspensiones con diversas viscosidades y contenidos de sólidos, incluyendo solventes con baja tensión superficial. Esto lo hace idóneo para depositar diversas capas funcionales, desde capas de transporte de electrones de nanopartículas de ZnO preparadas en fase acuosa, hasta soluciones precursoras de perovskita preparadas en disolventes orgánicos, e incluso polímeros conductores (como PEDOT:PSS) y suspensiones de nanotubos de carbono.
6. Pulverización sin contacto con gran capacidad de patrón: *La boquilla no entra en contacto con el sustrato y, combinada con una plataforma de movimiento automatizada y una placa de máscara, permite depositar fácilmente patrones complejos, lo cual es fundamental para la fabricación de baterías modulares y dispositivos electrónicos integrados.

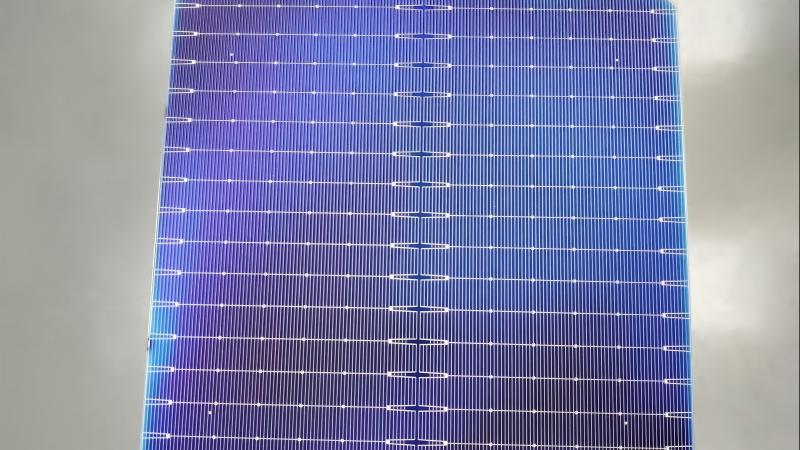

Aplicaciones específicas en la preparación de células solares de película delgada flexibles
La tecnología de pulverización ultrasónica permite preparar diversas capas funcionales clave para células solares de película delgada flexibles.
1. Capa de transporte electrónico (ETL)
- Materiales: ZnO, TiO₂, SnO₂ y otras soluciones de nanopartículas.
- Aplicación: La pulverización permite formar películas ETL densas, uniformes y sin poros, lo cual es fundamental para garantizar una extracción de carga eficiente y reducir los cortocircuitos. Su proceso a baja temperatura (<150 °C) resulta ideal para sustratos plásticos flexibles que no toleran altas temperaturas, como el PEN.
2. Capa fotoactiva
- Fotovoltaica orgánica: Se utiliza para pulverizar una solución de mezcla donante/aceptor (como PBDB-T:ITIC, PM6:Y6), lo que permite controlar con precisión la morfología de separación de fases del donante/aceptor y formar una estructura de red interpenetrante a nanoescala ideal.
- Células solares de perovskita: Este es un tema de investigación de gran actualidad. La pulverización ultrasónica se puede utilizar para:
- Método de un solo paso: Pulverizar directamente la solución precursora de perovskita (como PbI₂ + MAI) e inducir la cristalización mediante recocido posterior o modificación del solvente.
- Pulverización en dos pasos/secuencial: Primero se pulveriza una capa de PbI₂ y luego la solución de MAI, permitiendo que reaccione químicamente sobre el sustrato para formar perovskita. Este método permite un mejor control del proceso de cristalización y la obtención de películas delgadas de alta calidad.
- Ingeniería de componentes: Mediante un sistema de pulverización multicanal, se pueden mezclar en tiempo real soluciones de diferentes componentes para evaluar de forma eficiente formulaciones complejas de perovskita (como mezclas de cationes y halógenos).
3. Capa de transporte de huecos
- Materiales: PEDOT: PSS, PTAA, NiOₓ, etc.
- Aplicación: La pulverización permite formar una capa de transporte de huecos uniforme, lo que garantiza una recolección eficaz de los huecos y sirve como capa protectora para la capa inferior.
4. Electrodo
- Electrodo superior transparente: Se pulverizan nanocables de plata, nanotubos de carbono o soluciones de polímeros conductores para formar una red conductora flexible y transparente.
- Electrodo posterior: Se pulveriza tinta de nanopartículas metálicas (como plata y cobre) sobre un sustrato rígido o flexible para formar un contacto posterior conductor.
Retos y perspectivas de desarrollo futuro
A pesar de sus importantes ventajas, aún existen retos que superar para integrar perfectamente la pulverización ultrasónica en la fabricación a gran escala de células solares de película delgada flexibles.
La complejidad de la cinética de cristalización y el control de la morfología:
*La pulverización es un proceso dinámico y fuera del equilibrio que implica un acoplamiento complejo del vuelo de las gotas, el impacto sobre el sustrato, la dispersión, la evaporación del disolvente y la nucleación y el crecimiento de los cristales. Especialmente para las capas activas de perovskita y orgánicas, el principal desafío técnico reside en controlar con precisión la temperatura del sustrato, los parámetros de pulverización y la atmósfera ambiental para obtener una morfología y cristalinidad óptimas de la película.
Equilibrio entre uniformidad en grandes áreas y velocidad de producción en masa:
*Si bien es relativamente fácil lograr una alta eficiencia en escalas de laboratorio (como 1-2 cm²), mantener la uniformidad en toda el área representa un gran reto al escalar a nivel de módulo (>100 cm²). Es necesario optimizar la trayectoria de escaneo, la tasa de solapamiento y la estrategia de trabajo colaborativo de múltiples boquillas.
Obstrucción de boquillas y estabilidad a largo plazo:
*Las tintas que contienen nanopartículas o que se cristalizan fácilmente pueden obstruir las boquillas, afectando la estabilidad y la repetibilidad del proceso. Se requiere el desarrollo de diseños de boquillas más fiables y estrategias de limpieza y mantenimiento en línea.
Integración y compatibilidad de procesos:
*La integración de la pulverización ultrasónica con otras técnicas de formación de películas, como el recubrimiento por hendidura, la deposición de vapor y la impresión por inyección de tinta, en una línea de producción completa requiere abordar la influencia mutua y los problemas de contaminación entre cada paso del proceso.
Direcciones de desarrollo futuras:
*Optimización mediante Inteligencia Artificial y Aprendizaje Automático: Utilizar algoritmos de IA para gestionar la relación no lineal entre parámetros de procesos complejos y el rendimiento final del dispositivo, optimizando y acelerando rápidamente el proceso de investigación y desarrollo.
*Línea de producción completa mediante pulverización y rollo a rollo: El objetivo es lograr una producción continua mediante pulverización y rollo a rollo, desde la limpieza del sustrato hasta la deposición de todas las capas funcionales, lo que representa la vía definitiva para reducir el coste de fabricación de las células solares flexibles.
*Sistemas de materiales emergentes: Aplicar la pulverización ultrasónica a materiales más avanzados, como perovskitas inorgánicas, perovskitas de baja dimensionalidad y nuevos materiales receptores orgánicos, para explorar su efecto regulador sobre sus propiedades optoelectrónicas únicas.
*Desarrollo de tintas ecológicas: Desarrollar un proceso de pulverización ultrasónica totalmente ecológico, combinando perovskita sin plomo y un sistema de disolventes ecológicos.
Conclusión
La tecnología de pulverización ultrasónica, como método de deposición preciso, sin contacto y con alta utilización de material, constituye una herramienta clave para el desarrollo y la futura producción a gran escala de células solares de película delgada flexibles de alto rendimiento.
No solo permite una selección rápida y económica de materiales y la optimización de procesos durante la etapa de investigación y desarrollo, sino que también demuestra un gran potencial para la preparación de películas uniformes y de alto rendimiento sobre sustratos flexibles de gran superficie durante la etapa de preparación. Con la profundización del conocimiento en ciencia de materiales y el continuo progreso en la tecnología de control de procesos durante la pulverización, se espera que la pulverización ultrasónica se convierta en un motor importante para impulsar la comercialización de tecnología fotovoltaica flexible, ligera y de bajo costo.
